一、概述

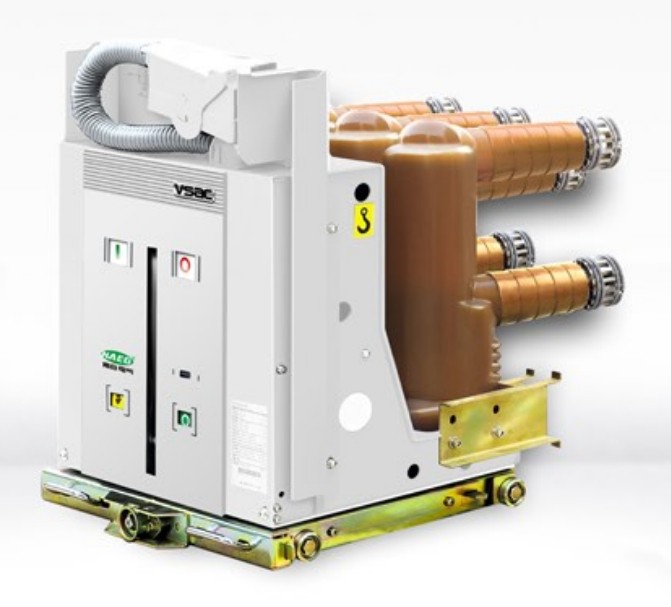

VSAC1-12/T户内高压真空断路器是用于户内安装、三相交流50Hz、额定电压为24kv的变配电的控制和保护设备。用于12kv及以下的交流系统中，可用来分、合额定电流和故障电流，尤其适合于频繁操作。如投、切电容器组，控制电炉、变压器和高压电机等，也可作为联络断路器使用。

二、使用环境

周围空气温度不超过40℃，且在24小时内测得的平均值不超过35℃；最低周围空气温度为－25℃；湿度条件如下：

在24小时内测得的相对湿度的平均值不超过95％；月相对湿度平均值不超过90％；

在24小时内测得的水蒸气压力的平均值不超过2.2kPa；月水蒸气压力平均值不超过1.8kPa，在这样的条件下偶尔会出现凝露；

海拔不超过3000米；

周围空气没有明显地受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染；

在二次系统中感应的电磁干扰的辐值不超过1.6kv。

三、主要技术参数

序号	项目			单位	参数
1	额定电压			kv	12
2	额定绝缘水平		一分钟工频耐受电压（有效值）		65
			雷电冲击耐受电压（峰值）		125
3	额定频率			Hz	50,60
4	额定电流			A	630,1250,1600,2000,2500
5	额定短路开断电流			Ak	20	25	31.5
6	额定短路关合电流				50	63	80
7	额定峰值耐受电流				50	63	80
8	额定短时耐受电流（有效值）				20	25	31.5
9	额定短路耐受时间			S	4
10	全开断时间			ms	≤80
11	额定操作顺序				O-0.3-CO-180s-CO O-180s-CO-180s-CO
12	机械寿命			次	60000
13	电寿命	额定短路开断电流			50
		开断额定电流			2000
14	额定电容器组关合涌流			AK	12.5（频率不大于1000Hz）
15	额定单个/背对背电容器组开断电流			A	630/400
16	二次回路工频耐受电压			V	2000
17	动、静触头累计允许磨损厚度			mm	3

四、结构特征

断路器配用陶瓷真空灭弧室，其铜鉻触头具有环纵磁场触头结构，开断能力强，截流水平低，电寿命长。

真空灭弧室置于绝缘筒内，使断路器具有免维护，无污染，无爆炸危险，噪音低，绝缘水平高的特点。

机构与本体前后布置成一整体，传动效率高，操作性能好，适用于频繁操作，可用于移开式或固定式开关柜。
