产品型号：XGNH

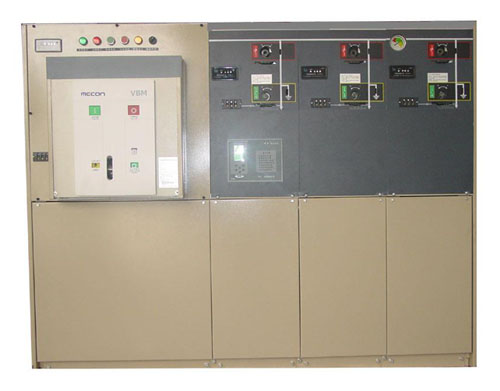

产品名称：XGNH环网柜
一、概述
本产品适用于三相交流50Hz,额定电压12kV的环网供电或双幅射供电系统中，用于关合和开断负荷电流及过载电流，亦可用作关合和开断空载长线，空载变压器及电容器组等。负荷开关和限流熔断器串联组合可代替断路器使用,即由负荷开关承担关合和开断各种负荷电流，而由限流熔断器承担开断较大的过载电流和短路电流。它适用于三相交流50Hz电力系统，用于接受和分配电能并对电路实行控制、保护及监测3
符合标准：
GB3804-90、GB3906/GB11022-89、IEC60694,62271-200
二、结构特征
1、特点：双断口、三工位、旋转式动触头。
2、绝缘性能好，负荷开关由环氧树脂浇注的上、下外壳密封而成，内部充以0.045mpa气压SF6气体，主回路和接地回路系统全部置于壳体内。
3、安全性能好，假若内部发生燃弧，在外壳后部有一个结构薄弱点，它将被冲开，随后柜子上面的泄弧活门冲开并将过压气流导向柜外。
4、手动、电动操作均可，操作方便可靠。三相整体安装，周期性好，零部件数量少，调整安装方便，简单易行。免维护，寿命长。!
三、主要技术参数
1、额定工作电压：6-24KV
2、辅助电路额定工作电压交流：380V、220V
3、母线额定电流：630A-1250A |
