产品型号：MNS

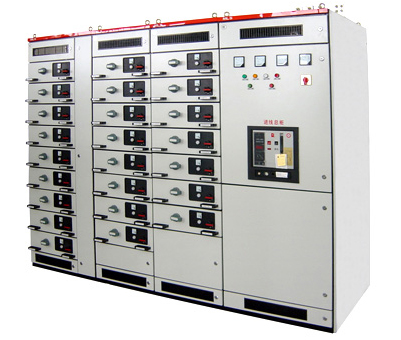

产品名称：MNS低压抽出式开关柜

MNS型低压成套开关设备是根据市场需要吸收国内外技术开发的新一代低压开关柜。MNS型低压抽屉式开关柜适用于发电厂、变电站、石油化工、冶金轧钢等厂矿企业和住宅小区，高层建筑等场所，作为交流50-60Hz，额定工作电压交流660V及以下的配电系统的电能转换和消耗设备控制之用。

装置的设计符合下列标准

国家标准GB7251《低压抽出式成套开关设备》

    国际标准IEC439－1《低压成套开关和控制设备》

二、使用环境
　　 1 周围空气温度不高于+40℃，不低于-10℃。
　　2 相对湿度日平均值不大于95%，月平均值不大于90%。
　　3海拔高度不超过2000m。
　　4 无腐蚀性及爆炸性气体，无导电尘埃和破坏绝缘的场合。
　　5 无显著摇动和冲击振动的场合，垂直安装，倾斜度不应大于5度。
　　5 本装置适应于以下温度的运输和储存过程： -25~C~55~C的范围之间，在短时间内(不超过24h)可达+70~C。
　　7 如果上述使用条件不能满足时，应由用户和制造厂协商解决。

三、结构特征
　　 装置的基本框架为组合装配式结构，框架的全部结构件都经过镀锌处理，通过自攻锁紧螺钉或8.8级六角螺钉紧固相互连接成基本框架，再按方案变化需要，加上相应的门，封板，隔板，安装支架，以及母线，功能单元等部件，组装成一台完善的装置，装置内零部件尺寸，隔室尺寸实行模数化(模数单位E=25mm，下同)。动力配电中心(以下简称PC) PC柜内分割成四个隔室：水平母线隔室：在柜的后部； 功能单元隔室：在柜前上部或柜前左边；电缆隔室：在柜前下部或柜前右边； 控制回路隔室：在柜前上部。分隔措施：　水平母线隔室与功能单元隔室、电缆隔室之间的三聚氰胺酚醛夹心板或钢板分隔。控制回路隔室与功能单元隔室之间用阻燃型聚胺脂发泡塑料模制罩壳分隔。左边的功能单元隔室与右边的电缆隔室之间用钢板分隔。柜内安装的框架式断路器，均能在关门状态下实现柜外手动操作，视察断路器的分合闸状态和根据操作机构与门的位置关系，判断出断路器在试验位置还是在工作位置。主电路与辅助电路之间设计成分隔结构，仪表、信号灯和按钮等组成的辅助电路单元，均安装于塑料板上，板后有一用阻燃型胺脂发泡塑料做成的罩壳与主电路分隔。抽出式电动控制中心和小电流的动力配电中心(以下简称为抽出式MCC)抽出式MCC柜内分成三个隔室，即柜后部的水平母线隔室，柜前部左边的功能单元隔室，柜前部右边的电缆隔室。水平母线隔室与功能单元隔室之间用阻燃型发泡塑料 制成的功能壁分隔，电缆隔室与水平母线隔室、功能单元隔室之间用钢板分隔。抽出式MCC有单面操作和双面操作两种结构。抽出式MCC有五种标准尺寸的抽屉，它们分别为8E/4，8E/2，8E，16E和24E，其中8E/4和8E/2Z．种抽屉的结构是用模压的阻燃型塑料件和铝合金型材组成。 (4个8E/4抽屉和2个8E高度的间隔)。功能单元隔室的总高度为72E。五种标准尺寸的抽屉，一般有16个二次隔离触头引出，如果需要，除SE/4抽屉外，其它四种抽屉可增加到32个。每个静触头的接线端头同时可接三根导线。 (二根用TTl-2．5/2．8X0．8型插套式端头接线，另一根用1T2．5—2型插针式端头接线。上述二种端头由制造厂随产品提供适量的附件和冷轧钳)。通过机械联锁装置的操作程序性，只有当主回路全部断开的状态下才能移动抽屉，机械联锁装置使抽屉具有移动位置，试验位置，分断位置，连接位置和分离位置，并用相应的符号标志出来，见图六、七。机械联锁装置上的操作手柄和主断路器的操作手柄，能同时被三把挂锁锁住。



四、主要技术参数
　　1、额定绝缘电压：660V
　　2、额定工作电压：380V
　　3、辅助电路额定工作电压交流：380V、220V
　　4、母线额定电流：1000A、125A0、1600A、2000A、2500A、4000A
　　5、母线额定短时耐受电流：50KA&80kA(有效值)
　　6、外壳防护等：IP30
