产品型号：GCS

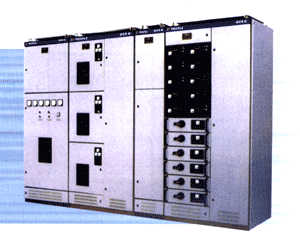

产品名称：GCS低压抽出式开关柜

一、概述
　　 GCS型低压抽出式开关柜(以下简称装置)是两部联合设计组根据行业主管部门、广大电力用户及设计单位的要求设计研制出的符合国情、具有较高技术性能指标、能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关柜。装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50(60)Hz、额定工作电压为380 (400、660V)、额定电流为5000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。
　　装置的设计符合下列标准
　　国家标准GB7251《低压抽出式成套开关设备》

    国际标准IEC439－1《低压成套开关和控制设备》
二、使用环境
　　1、周围空气温度不高于+40℃，不低-1O℃；
　　2、相对湿度日平均值不大于95%，月平均值不大于90%；
　　3、无腐蚀性及爆炸性气体，无导电及能破坏绝缘的尘埃；
　　4、无显著摇动和冲击振动的场合，垂直安装，倾斜度不应大于5度；
　　5、海拔高度不超过2000米；
　　6、开关柜适用于以下温度运输和储存：-25℃至+55℃，在短时间内（不超过24小时）

不超过+70℃；
　　7、用户对上述条件不能满足时应与制造厂协商。

三、主要技术参数
　　1、额定绝缘电压：660V

2、额定工作电压：380V

3、母线额定电流：1000A、1250A、1600A、2000A、2500A、3000A、3600A

4、母线额定短时耐受电流：50KA

　　5、外壳防护等：IP30　　

主框架采用8MF型材，由2.5mm厚冷扎钢板制成，在型钢侧面分别有模数20mm和100mm的φ9.2mm

的



的安装孔。主构架设计为两种，全组装式和部分（侧框和横梁）焊接式结构，再按方案的需要，加装相应的门、隔板、支架、母线及抽出部分和元器件，组成完整的装置。柜内零部件的尺寸实行模数化（模数单位E=20mm，下同）装置的各功能室严格分开。其隔室有功能单元室、母线室、电缆室，各单元作用相对独立。水平母线采用柜后平置式排布。电缆间隔采用上下进线的方式。垂直母线室单独设置于由阻燃注塑的垂直母线盒内，强度高、可靠性好。1/2抽屉单元采用绝缘强度高、耐高温、阻燃性能好的塑料组成，抽出和推入灵活，具有强度高、可靠性好等性能。抽屉有五种标准尺寸,1/2单元,1.5单元，1单元，2单元，3单元，功能单元隔室的总高度为72E(1800mm).抽屉尺寸变化仅为高度的变化，其宽度、深度不得随意变化。相同功能单元的抽屉可以互换。

    每台控制柜装置可安装11个单元（1单元抽屉）或22个单元（1/2单元）。抽屉进出线根据电流大小采用不同片数的同一规范片结构的接插件。

    1/2单元抽屉与电缆室的转接采用背式结构转接件。

    单元抽屉与电缆室的转接安电流分档采用不同规格的棒式和管式结构转接件。

    抽屉具有“连接位置”和“分离位置”。

    门的铰链采用镀锌钢制铰链，铰链的轴和套均牢固地固定在门和外壳上，其紧固点不少于两点。 门、侧板、盖板、顶盖、后门、护板等外观可见部件均采用环氧粉末喷涂，涂层均匀美观防腐蚀。

保护接地措施：在柜后侧底部设截面为10X60mm²的铜排作为接地母线并在柜后需设垂直分支接地母线，有主接地点和接地标志，整个柜构成完整的接地保护电路。
