产品型号：GCK

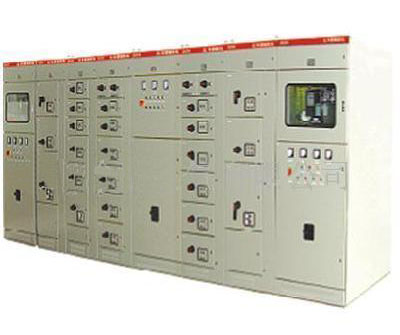

产品名称：GCK低压抽出式开关柜

一、概述
　　GCK低压抽出式开关柜适用于发电厂、冶金轧钢、石油化工、轻工纺织、港口码头、楼宾馆等场所作为交流三相四线或五线制、电压380V、50Hz电力系统的配电和电动机控制之用。
　　 GCK是经过全面型式试验，由制造厂组装的高级型低压开关柜，它符合：
      国家标准GB7251《低压抽出式成套开关设备》

      国际标准IEC439－1《低压成套开关和控制设备》
二、使用环境
　　1、周围空气温度不高于+40℃，不低-1O℃；
　　2、相对湿度日平均值不大于95%，月平均值不大于90%；
　　3、无腐蚀性及爆炸性气体，无导电及能破坏绝缘的尘埃；
　　4、无显著摇动和冲击振动的场合，垂直安装，倾斜度不应大于5度；
　　5、海拔高度不超过2000米；
　　6、开关柜适用于以下温度运输和储存：-25℃至+55℃，在短时间内（不超过24小时）

不超过+70℃；
　　7、用户对上述条件不能满足时应与制造厂协商。



三、主要技术参数
　　1、额定绝缘电压：660V

2、额定工作电压：380V
　　3、母线额定电流：1000A、1250A、1600A、2000A、2500A
　　4、母线额定短时耐受电流：50kA(有效值)

　　5、外壳防护等：IP30　　

 主框架采用C型材，由2.0mm厚冷扎钢板制成，C型材冲有模数25mm的φ5.4mm和φ9mm

的



的安装孔。主构架设计为部分焊接式结构。用M6自攻螺钉或8.8级六角螺钉固定互相连接成基本框架。再按方案的需要，加装相应的门、隔板、支架、母线及抽出部分和元器件，组成完整的装置。柜内零部件的尺寸实行模数化（模数单位E=25mm，下同）。垂直母线室单独设置于由阻燃注塑的垂直母线盒内，强度高、可靠性好。抽屉有3种标准尺寸,220mm,440mm,660mm。功能单元隔室的总高度为72E(1800mm).抽屉尺寸变化仅为高度的变化，其宽度、深度不得随意变化。相同功能单元的抽屉可以互换。每台控制柜装置可安装多个单元抽屉。抽屉进出线根据电流大小采用不同片数的同一规范片结构的接插件。

     单元抽屉与电缆室的转接安电流分档采用不同规格的棒式和管式结构转接件。

     抽屉具有“连接位置”和“分离位置”。

     门的铰链采用镀锌钢制铰链，铰链的轴和套均牢固地固定在门和外壳上，其紧固点不少于两点。门、侧板、盖板、顶盖、后门、护板等外观可见部件均采用环氧粉末喷涂，涂层均匀美观防腐蚀。

保护接地措施：在柜后侧底部设截面为10X60mm²的铜排作为接地母线并在柜后需设垂直分支接地母线，有主接地点和接地标志，整个柜构成完整的接地保护电路。
