产品型号：GGD

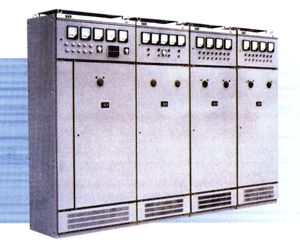

产品名称：GGD交流低压配电柜

一、概述
　　GGD型交流低压配电柜，是能源部以促进我国低压配电行业的技术进步，加速低压配电成套开关设备的技术更新换代，于一九九一年下达的技术进步开发项目，由能源部低压成套开关设备联合设计研制组(简称NLS)完成设计和研制，并于一九九二年十月通过了由能源部主持的部级鉴定。 目前在全国范围内已广泛应用。
　　 GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流50Hz，额定工作电压380V额定工作电流至3150A的配电系统、做为动力，照明及配电设备的电能转换、分配与控制之用。
　　 GGD型交流低压配电柜足根据能源部主管上级，广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高，动热稳定性好， 电气方案灵活、组合方便、系列性、实用性强，结构新颖， 防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。
　　 GGD型交流低压配电柜符合

国家标准GB7251《低压抽出式成套开关设备》

    国际标准IEC439－1《低压成套开关和控制设备》



二、使用环境
　　1、周围空气温度不高于+40℃，不低-1O℃；
　　2、相对湿度日平均值不大于95%，月平均值不大于90%；
　　3、无腐蚀性及爆炸性气体，无导电及能破坏绝缘的尘埃；
　　4、无显著摇动和冲击振动的场合，垂直安装，倾斜度不应大于5度；
　　5、海拔高度不超过2000米；
　　6、开关柜适用于以下温度运输和储存：-25℃至+55℃，在短时间内（不超过24小时）

不超过+70℃；
　　7、用户对上述条件不能满足时应与制造厂协商。

三、主要技术参数　　

GGD2型电路方案是征求了广大设计，使用部门的意见选编的。增加了发电厂需要的方案。额定电流增加至3150A适合2000KVA及以下的配电变压器选用。辅助电路方案辅助电路的设计分供用电方案和发电厂方案两部分。GGD柜内有足够的空间安装二次元件。GGD柜主要采用国内已能批量生产的较先进的电器元件。如MT、E、F等。同时也根据经济，合理的原则，在充分考虑可行性的前提下保留了部分可用的老产品如DZl0等。不选用已淘汰的产品。HDl3BX和HSl3BX型旋转操作式刀开关是NLS为满足GGD柜独特结构的需要而设计的专用元件，它改变了机构的操作方式，保留了老产品的优点，是一种实用新型的电器元件。如设计部门根据用户需要，选用性能更优良，技术更先进的新型电器元件时，因GGD柜具有良好的安装灵活性，一般不会因更新电器元件造成制造和安装方面的困难。为进一步提高主电路的动稳定能力，NLS设计了GGD柜专用的ZMJ型组合式母线夹和绝缘支撑件。母线夹由高强度、高阻燃型PPO聚笨塑料热塑成型，绝缘强度高、自熄性能好，结构独特， 只需调整积木式间块即可方便地组合成单母线夹或双母线夹。绝缘支撑是套简式模压结构，成本低、强度高，解决了老产品爬电距离不够的缺陷。



 主框架采用8MF型材，由2.5mm厚冷扎钢板制成，在型材侧面有模数20mm的100mm的φ9mm

的



的安装孔。

      主构架设计为两种全组装式结构和部分(侧框和横梁)焊接式结构。再按方案需要,加装相应的门,隔板,支架,母线及抽出式部件及电气元件组装完成的装置.柜内零部件的尺寸实行模数化(模数单位为20mm)

 GGD设计时充分考虑到柜体运行的散热问题.在柜体的上下两端均有不同数量的散热孔。柜门用转轴活动铰链与柜架相连,安装.拆卸方便,门的折边处有一根山型橡皮条,关门时与框架之间的嵌条有一定的行程,能防止门与柜体直接碰撞,提高柜体防护等级。 门的铰链采用镀锌钢制铰链，铰链的轴和套均牢固地固定在门和外壳上，其紧固点不少于两点。门、侧板、盖板、顶盖、后门、护板等外观可见部件均采用环氧粉末喷涂，涂层均匀美观防腐蚀。

保护接地措施：有主接地点和接地标志，整个柜构成完整的接地保护电路。
